一、用途
ZJ20系列軸承加熱器，主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱，使之膨脹，以滿足過盈裝配或拆卸的需要。
二、產品型號及其意義
ZJ20X系列軸承加熱器主要技術參數 主要技術參數見表1 軛鐵規格見表2。
表1
|
型 號 技術參數 |
ZJ20X-1 |
-2 |
-3 |
-4 |
-5 |
|
額定功率（ KVA ） |
3.3 |
5.5 |
7.5 |
11 |
13 |
|
額定電壓（ V ） |
220 |
380 |
380 |
380 |
380 |
|
額定電流（ A ） |
12 |
14.5 |
19.7 |
28.9 |
34.2 |
|
加熱工件 |
內徑（㎜） |
30-100 |
85-200 |
120-250 |
150-360 |
180-400 |
|
最大外徑（㎜） |
280 |
360 |
400 |
450 |
500 |
|
寬度㎜ |
115 |
150 |
180 |
200 |
220 |
|
重量（㎏） |
55 |
105 |
120 |
135 |
150 |
表2
|
型 號 |
軛鐵規格 |
尺寸 |
數量 |
適用范圍內徑（㎜） |
|
ZJ20X-1 |
11 |
20 × 20 |
1 |
30-55 |
|
13 |
40 × 40 |
1 |
55-85 |
|
19 |
60 × 60 |
1 |
85-100 |
|
-2 |
21 |
70 × 70 |
1 |
85-115 |
|
22 |
80 × 80 |
1 |
115-200 |
|
-3 |
31 |
75 × 92 |
1 |
120-250 |
|
-4 |
41 |
75 × 100 |
1 |
150-360 |
|
-5 |
51 |
75 × 125 |
1 |
180-400 |
三、優點
有很多軸承是在安裝過程中損壞的，加熱方法不當是重要原因之一。如采用燒焊工具加熱，會造成軸承變形；采用爐火加熱，軸承兩面受熱不勻；采用油浴加熱，會因油質不潔而使軸承污染，噪聲增大；采用烤箱加熱，太費時間。至于敲打安裝，軸承更易受損。
使用ZJ20感應加熱器，其優點是：
省錢 節電90%，節油100%，節約廠房占地面積70%；
省時 工作效率提高4倍以上，操作人員減少80%；
可靠 加熱均勻，絕對清潔，有利于提高裝配質量；
安全 絕無火警危險；
環保 無油汽油污染空氣，有利于環境改善和工作人員的身體健康。
四、結構與工作原理
結構 ZJ20系列軸承加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。ZJ20X、ZJ20T為移動式結構，其它均為固定式結構。
五、工作原理
1、短路加熱 主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時，接通主機電源，工件（相當于副邊繞組）中感應產生短路電流而被加熱。
2、渦流加熱 被加熱工件與主機的鐵芯組成一閉合的磁回路，工作時，工件中通過主機的磁力線產生渦流而被快速加熱。
安裝調試
1、將軛鐵放置到主機鐵芯的端面上。
2、檢查插頭與插座的接線是否一致，接地應良好，然后將插頭插入有控制開關的電源插座上。
3、將功能選擇開關撥到手控位置，合上電源，這時紅色指示燈亮。
4、按起動按鈕，主機通電，這時綠色指示燈亮紅燈熄；按停止按鈕，紅燈亮綠燈熄。至此，調試結束，可投入使用。
操作程序
1、根據軸承的內徑，選擇相應的軛鐵（見表2），將串套上軸承的軛鐵放置到主機鐵芯端面上，應吻合平正。
2、在加熱過程中，用點溫計測量軸承內圈端平面處溫升。當溫升符合要求，看準時間記數，停止加熱，移開軛鐵，取下軸承即可裝配。
3、連續加熱同一規格軸承，將功能選擇開關撥到時控位置，設定加熱時間，當軸承被加熱到所設時間即自動關斷電源。
4、工作完成后，將功能選擇開關撥到停止位置，切斷位置。

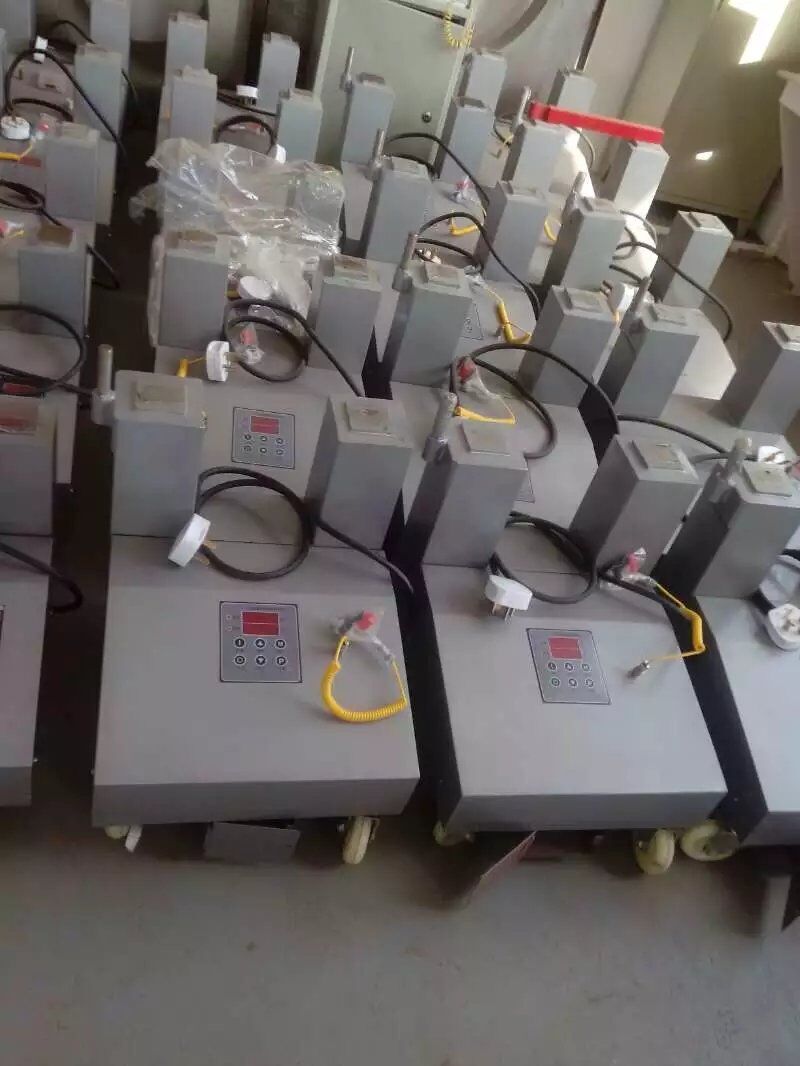

產品展示
軸承加熱器
